智能建筑日影实验仪 建筑采光

JTG-S6智能建筑日影实验仪 建筑采光

内置电机，实现自动模拟高度角、方位角代替手动调节

可放置建筑模型，观察模型日影及采光效果

在建筑设计与教学中，对于日照的研究极其重要。建筑物相对于太阳的高度角、方位角会有不同的采光和节能效果。 JTG-S6智能建筑日照试验仪就是依据以上需求应用而开发的专业试验仪。该试验仪可用来绘制棒影图，并可在仪器测量平台上放置建筑缩尺模型，通过模型直接观察出某时某地的建筑物的阴影变化情况、室内的日照时间、日照面积和遮阳板的遮蔽情况，也可用来观察建筑物朝向与间距的关系及相互影响。

本试验仪器相对于传统的手动三参数日照仪，实现了全自动控制，由配套软件设置试验参数，内置电机自动精确定位。可通过经纬度与时刻确定太阳高度角、方位角实现单点测试，也可模拟太阳高度角、方位角连续变化的动态测试。JTG-S6配置了照度传感器，可自动采集照度分布，也可通过软件分析采光特性。同时也可结合数字影像技术进行建筑模型的视频采集和分析。

功能特点：

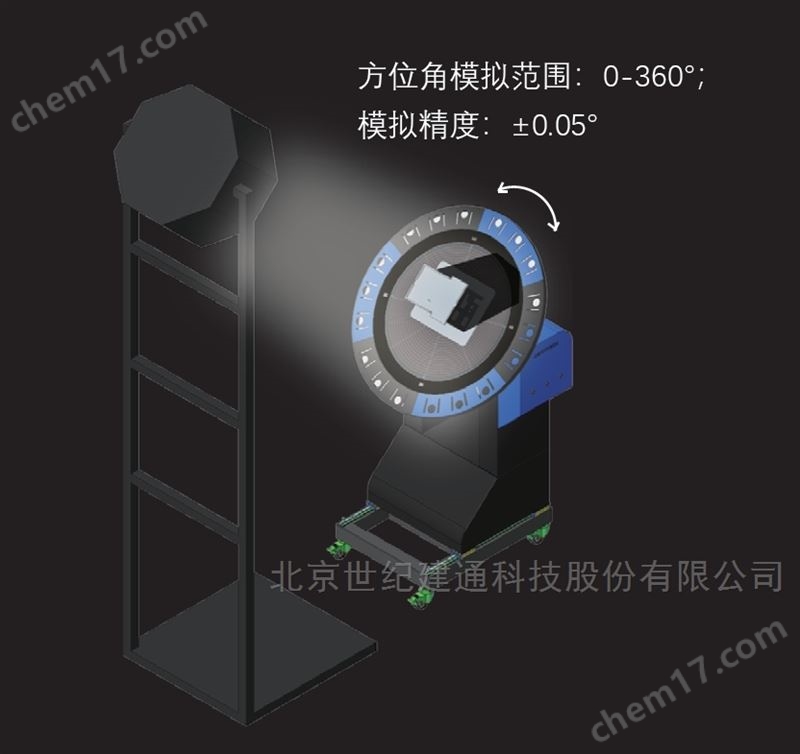

自动模拟建筑模型所在地的太阳高度角方位角（相对于测试建筑模型）

可实现棒影图绘制实验、建筑日影观察

高精度，多级减速电机实现高分辨率太阳运动轨迹模拟

操作平台设置可调装卡孔，便于固定实验模型与摄像机等

带有大口径透镜的高亮度LED平行光源有效面积较全面覆盖实验模型，偏角更小

开展实验：

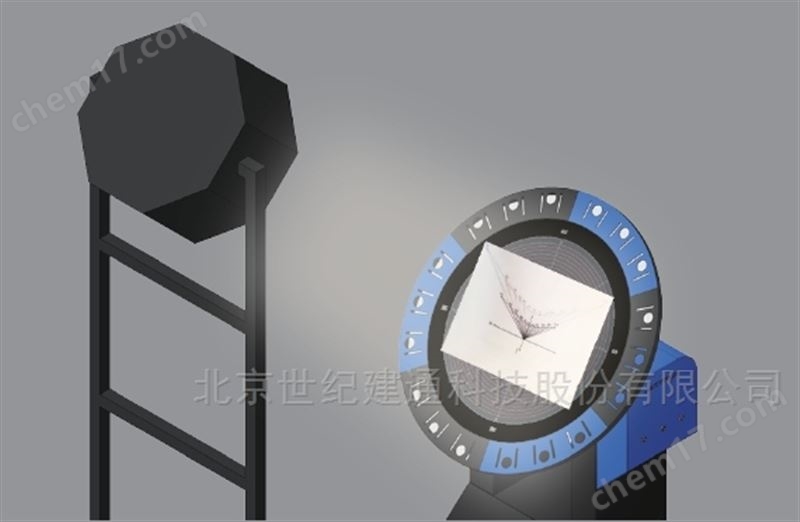

绘制棒影图：

通过控制软件设定需要模拟的地理位置及模拟的日期/时间，日照仪将自动调整至相应时刻的太阳高度角、方位角，并通过平行光源形成棒影，相较于手动的三参数日照仪，该设备具有更加灵活的时间设定，并能选择地理位置，电动装置的加入使得实验效率大大提高。

建筑日影观察：

在测试操作台上可固定建筑缩尺模型，操作台直径1000mm，可放置比例介于1: 20~1: 10之前的建筑模型 ，可查看某一地区、某一时刻的日影，也可设置为自动连续变化的动态轨迹，可在短时间内直观地查看某一时间段的日影变化情况。
